Traverse für 3 Strahlern
TRAVERS 03-00Lampentraverse TRAVERS 03-00 kann für folgende Lampentypen verwendet werden:
Zum Beispiel: Siteco A3 Maxi Metallhalogenid (0,13 m² Windfläche). Siteco FL20 Maxi LED entspricht 1.000 W Metallhalogenid (0,11 m² Windfläche). Phillips 20 Optivision Metallhalogenid (0,072 m² Windfläche)
Maximales Gewicht pro Lampe: g = 22 kg
Maximale Windfläche pro Lampe: Atot = 0,13 m² (Atot = Aref x cf)
Maximale Windlast: 3,47 kN / m² (3-Sekunden-Böe = 72,0 m / s)
Die Traverse ist in Gittermasten montiert, die mit oberen Ringen für ø60mm-Rohre ausgestattet sind.
Traverse zur Montage von 3 Lampen oben am Gittermast.
Die Lampentraverse ist in der oberen Ringhalterung des Gittermastes montiert, wodurch die Lampentraverse um 360 ° gedreht werden kann.

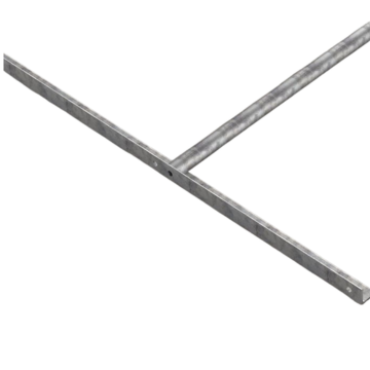

Die Lampentraverse besteht aus 1 m Oberrohr ø60,3x5,0 mm mit 1,80 m Traverse als Winkelstahl L70x70x7,0 mm mit Löchern für die Montage von 3 Stck. Lampen.
Das Oberrohr ist mit oberen Ringen und Edelstahlschrauben in der Mastoberseite montiert.
| Abmessungen und Qualität: | 1.000 mm ø60,3x5,0 mm, S355J2 gemäß EN 10025-2. |
| 1,80 m L70x70x7,0 mm, S235JR gemäß EN 10025-2. | |
| Oberfläche: | Feuerverzinkt nach EN ISO 1461. |
| Befestigung, Mast: | Oberring und Edelstahlschrauben. |
| Befestigung, Lampen: | Durchgangsschraube M20x40 mm |
| Gewicht: | 23 kg (+ Lampe) |
| Windfläche: | 0,32 m² (+ Lampe) |
Die Berechnungen wurden gemäß DS / EN 1993-1-1 + NA - Stahlkonstruktionen - Allgemeine Regeln durchgeführt.
Windlast nach DS / EN 1991-1-4 + NA - Belastung tragender Strukturen - Windlast.
