Meteorologie

Im Laufe der letzten 15 Jahre haben wir uns auf die Konstruktion von Meteorologiemasten (Messmasten) spezialisiert und zählen heute europaweit zu den führenden Anbietern. Wir arbeiten für viele der großen Windkraftanlagenhersteller, für Installationsfirmen, Windmessfirmen und Energieanbieter.

Durch die enge Zusammenarbeit mit den großen Produzenten und Spezialisten auf dem Gebiet der Windmessung haben wir uns ganz besonderes Wissen und Know-how aneignen können. Wir können unseren Kunden daher professionelle Beratung und Betreuung anbieten, durch die sie eine Lösung erhalten, die genau die Anforderungen an exakte und zuverlässige Windmessungen erfüllt.

Meteorologiemasten spielen eine wichtige Rolle beim Bau von Windparks. Messungen von Windgeschwindigkeit, Temperatur, Luftfeuchtigkeit und Druck sind entscheidend für die Standortwahl eines Windparks. Und auch nach Errichtung des Windparks müssen Messungen durchgeführt werden, damit die erzeugte Energie mit den aktuellen Wetterbedingungen verglichen werden kann. Außerdem sind exakte Messungen ausschlaggebend für die Wahl der richtigen Windenergieanlage. Es gibt Standorte, an denen ungenaue Messungen fatale Auswirkungen für den Erfolg und die Rentabilität des Windparks hatten.

Um unseren Kunden optimale Windmessungen bieten zu können, haben wir unseren MET-Mast getestet. Wir wollten herausfinden, in welchem Abstand zum Mast gemessen werden muss, um Windmessungen zu erhalten, die der IEC 61400 Norm mit max. 1% Verzerrung des Windes entsprechen. Dadurch wissen wir genau, wie lang die Ausleger sein müssen, um diese Norm zu erfüllen – und damit den Kunden richtige, genaue und zuverlässige Messungen zu liefern.

Behelfsmast oder dauerhafter Mast
Es gibt verschiedene Arten von Meteorologiemasten, wobei man zwischen Behelfsmasten und dauerhaften Meteorologiemasten unterscheidet.

Dauerhafte Messmasten sind oft freistehende Masten, da sie sehr widerstandsfähig sind und Wind und Wetter standhalten. Sie können bis zu 30 Jahre lang genutzt werden und erfordern wenig Wartung.

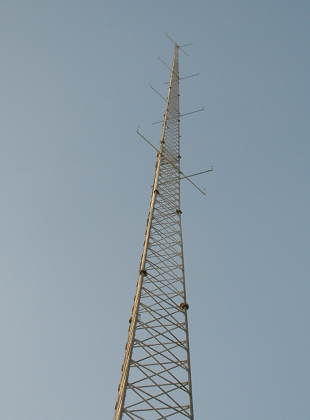

Freistehende Meteorologiemasten von Carl C. A / S sind für Höhen bis zu 200 m ausgelegt. Die schlanke, stromlinienförmige Konstruktion aus massiven Rundeisenstangen sorgt für minimale Windeinwirkungen im Mastumfeld, um exakte und zuverlässige Messungen zu ermöglichen. Die Masten sind für extreme Wetterbedingungen in küstennahen Gebieten oder in völlig flachem Gelände ohne Bäume oder andere Hindernisse ausgelegt.

Die Planung und Berechnung von Masten von Carl C. A/S erfolgt durch externe beratende Ingenieure, die über langjährige Erfahrung und Kompetenz im Mastbau verfügen. Die Berechnungen werden nach Eurocode sowie skandinavischen und englischen Normen durchgeführt. Oft sind die Anforderungen der IEC-Normen für die Festigkeitsberechnung des Meteorologiemastes von entscheidender Bedeutung.

Carl C. A/S hat zahlreiche Meteorologiemasten für den Offshore-Einsatz geliefert. Das sehr schlanke Design ist charakteristisch für Meteorologiemasten von Carl C. A/S. Selbst sehr hohe Masten wirken im Vergleich zum Monopile auf dem der Mast montiert ist, schön und elegant.
Die schlanke Konstruktion ist auch beim Transport und bei der Aufstellung unter beengten Platzverhältnissen von Vorteil.

Standardmäßig haben alle Masten von Carl C. A/S eine hochwertige feuerverzinkte Beschichtung und häufig eine Schichtdicke von über 200 µm Zink. Dies sorgt auch in aggressiver Offshore-Umgebung für eine lange Lebensdauer.

Behelfsmessmasten werden unterschiedlich genutzt. In einigen Fällen werden sie vor der Errichtung von Windenergieanlagen über einen Zeitraum von 3 Monaten bis zu 3 Jahren aufgestellt, um die Windverhältnisse in unterschiedlichen Höhen kartieren zu können. In wieder anderen Fällen werden sie für die Kalibrierung von Windmessungen gebraucht, um möglichst genaue Messdaten zu erhalten. Man stellt also einen Behelfsmast an genau der Stelle auf, wo die Windenergieanlage stehen soll, und baut dann zusätzlich einen dauerhaften Mast in unmittelbarer Nähe auf. Dadurch werden Windmessungen von zwei Orten aus vorgenommen und dies erhöht die Zuverlässigkeit. Wenn der Behelfsmast später entfernt und die Windenergieanlage an derselben Stelle errichtet wird, weiß man anhand der weiterlaufenden Messungen vom dauerhaften Mast genau, welcher Windeinwirkung die Anlage ausgesetzt wird. In den großen Windparks hat man in der Regel mehrere Messpositionen, so dass man sowohl „Up-wind“- als auch „Down-wind“-Messungen erhält. Darüber hinaus ist es von Vorteil, über den gesamten Park verteilt mehrere Masten zu platzieren, um die Winddaten von mehreren Positionen vergleichen zu können – und damit die Leistung der Windenergieanlagen zu optimieren. Es ist auch wichtig, dass die Messungen in derselben Höhe durchgeführt werden, in der die Windenergieanlagen produzieren, da die Windgeschwindigkeit in verschiedenen Höhen stark variieren kann.

Seit seiner Gründung im Jahr 1969 hat Carl C. A/S eine Vielzahl von Abspannmasten hergestellt und geliefert sowie Abspannmasten entwickelt, die sich besonders für meteorologische Messungen eignen. Abspannmasten sind eine ideale und kostengünstige Lösung für temporäre Messungen in Höhen von 50 bis 200 m. Windparks mit hohem. Investitionsaufwand erfordern eine gründliche Messung der örtlichen Wetterbedingungen. Windgeschwindigkeit, Luftfeuchtigkeit, Temperatur, Druck und Windrichtung werden gemessen und bilden eine solide Grundlage für die Schätzung der Amortisationszeit.

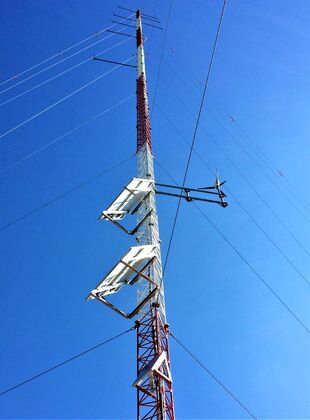

Die Abspannmast-Serie B450 wurde speziell für meteorologische Messungen im Zusammenhang mit der Errichtung von Windenergieanlagen entwickelt. B450 wird häufig für temporäre meteorologische Messungen im Rahmen von Voruntersuchungen verwendet. Der Mast ist sehr schlank und wird ausschließlich durch Abspannseile gehalten, wodurch der Wind nur minimal verzerrt wird. Die im Mast integrierten Stufen ermöglichen die Wartung der im Mast untergebrachten Geräte.
Der B450 wurde speziell für die manuelle Aufstellung entwickelt, bei der der Mast selbst als Kran fungiert. Der Mast wird vertikal Stück für Stück in 3 m langen Abschnitten bis zur gewünschten Höhe aufgebaut. Dies ist ein großer Vorteil, da viele Onshore-Windparks häufig in abgelegenen und schwer erreichbaren Gebieten liegen.

Die Spitze unserer Abspannmasten kann nach Wunsch gestaltet werden. Zur Auswahl stehen diverse Standardlösungen, zum Beispiel ein ø60mm Standardrohr. Abmessungen und Gestaltung können nach Kundenwunsch angepasst werden.
Standardausleger sind für verschiedene Messausrüstungen lieferbar, jedoch sind auch Sonderausführungen möglich. Die Ausleger sind in der typischen Windrichtung an der Mastseite Wartung der Messgeräte leicht eingeschoben werden.
Zum Schutz der Geräte im Mast können in der Nähe Blitzableiter montiert werden, die eine bessere Leitfähigkeit besitzen und somit den Blitz an der Ausrüstung vorbei leiten können. Es empfiehlt sich immer, den Mast vor Blitzschlag zu schützen. Früher oder später wird ein Blitz den Mast treffen und kann großen Schaden verursachen.
