DESIGN MAST [1-5 LAMPEN]

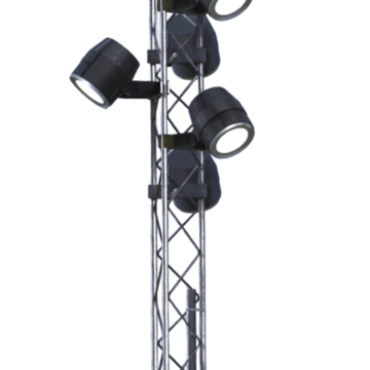

Die Designer-Beleuchtungsmasten werden standardmäßig in den Versionen 6 m und 9 m hergestellt. Der Designer-Beleuchtungsmast besteht aus einer dreieckigen gleichseitigen und vollständig geschweißten Gitterkonstruktion mit Eckbügeleisen und Rundstahlgittern.
Der Flansch an der Unterseite der Konstruktion ist mit einem ø110-Loch für die Kabeleinführung versehen.
Von der Kabeleinführung verläuft das Kabel weiter oben im Schaltschrank, wo sich eine montierbare Platte für div befindet. elektrische Ausrüstung. Dann führen die Kabel weiter in den inneren Kabelkanal hinein, um die Kabelführung im Mast zu verbergen. Der gesamte Stahl ist feuerverzinkt gemäß den Regeln in DS / EN 1461.
Sicherheitsklasse normal, Geländeklasse II und Grundwind 24 m / s nach EN 1991-1-4.
9m Mast wird basierend auf 5 Stk berechnet. Leuchten nach AAB - Straßenbeleuchtung, Mai 2011
In unserem Berechnungsprogramm haben wir auch die Möglichkeit, den Mast nach folgenden Normen zu berechnen: EN 1993-3-1 und EN 1991-1-4.
Theoretisches Gesamtmastgewicht 6 m (± 10%) = 63 kg
Die Systemwurzelabmessungen des Systems am Fundament = 200 mm
