PF306-00 [Vorgefertigtes Fundament]

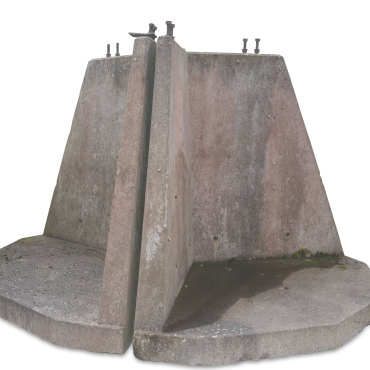

PF306-00 ist ein Fertigbetonfundament für die Bestattung unter normalen Bodenbedingungen.

Betonfundament mit eingebetteten Fundamentschrauben zur Verwendung in dreieckigen Standardprofilen.

Berechnungen von Elementen werden so durchgeführt, dass diese die gleiche Stärke wie die zugehörigen Abschnitte haben.

Die Fundamente sind außerdem mit einem eingegossenen Hebepunkt an der Oberseite der Basis zur Montage von Hubhaltern zur Montage von Hubbühnen versehen.

Versammlung

Das Fundament wird auf einer ebenen Sandschicht (5-10 cm) angehoben. Anschließend wird überprüft, ob es horizontal und korrekt positioniert ist.

Dann mit dem ausgehobenen Boden füllen, um eine effektive Schüttdichte von mindestens 1800 kg / m3 zu erhalten.

Der Mast ist an den Fundamentschrauben montiert und kann mit Muttern unter den Fußplatten im Lot befestigt werden.

Boden

Bei der Bemaßung wird davon ausgegangen, dass der Boden unter der Unterseite des Fundaments nicht schlechter ist als:

Reibschliff mit> = 30 ° oder

Lacht mit Cv> = 80 kN / m²

Der höchste Grundwasserspiegel sollte niedriger sein als der Boden des Fundaments.

Datenblatt PF306-00
